二丁掛タイルＰＣ工法（金物固定型）
Double-bar (metal-fixed type) PC construction method
令和7年6月30日付けで国土交通省様より２丁掛タイルの落下防止措置付きタイル先付けPC工法『Ｔ型ＰＣ用リベット工法』が10年点検全面打診検査から、乾式工法と同じく目視で良いとの技術的助言がでました。
Ｔ型ＰＣ用リベット加工
Ｔ型ＰＣ用リベット加工
▊タイル先付PC工法用
▊２丁掛、３丁掛等のタイルで、適切なあり足のあるタイルに最適
（モルタル用タイル）
▊引張破綻荷重 1,000N以上 （タイル強度による）
特許取得済
二丁掛タイルＰＣ工法（金物固定型）

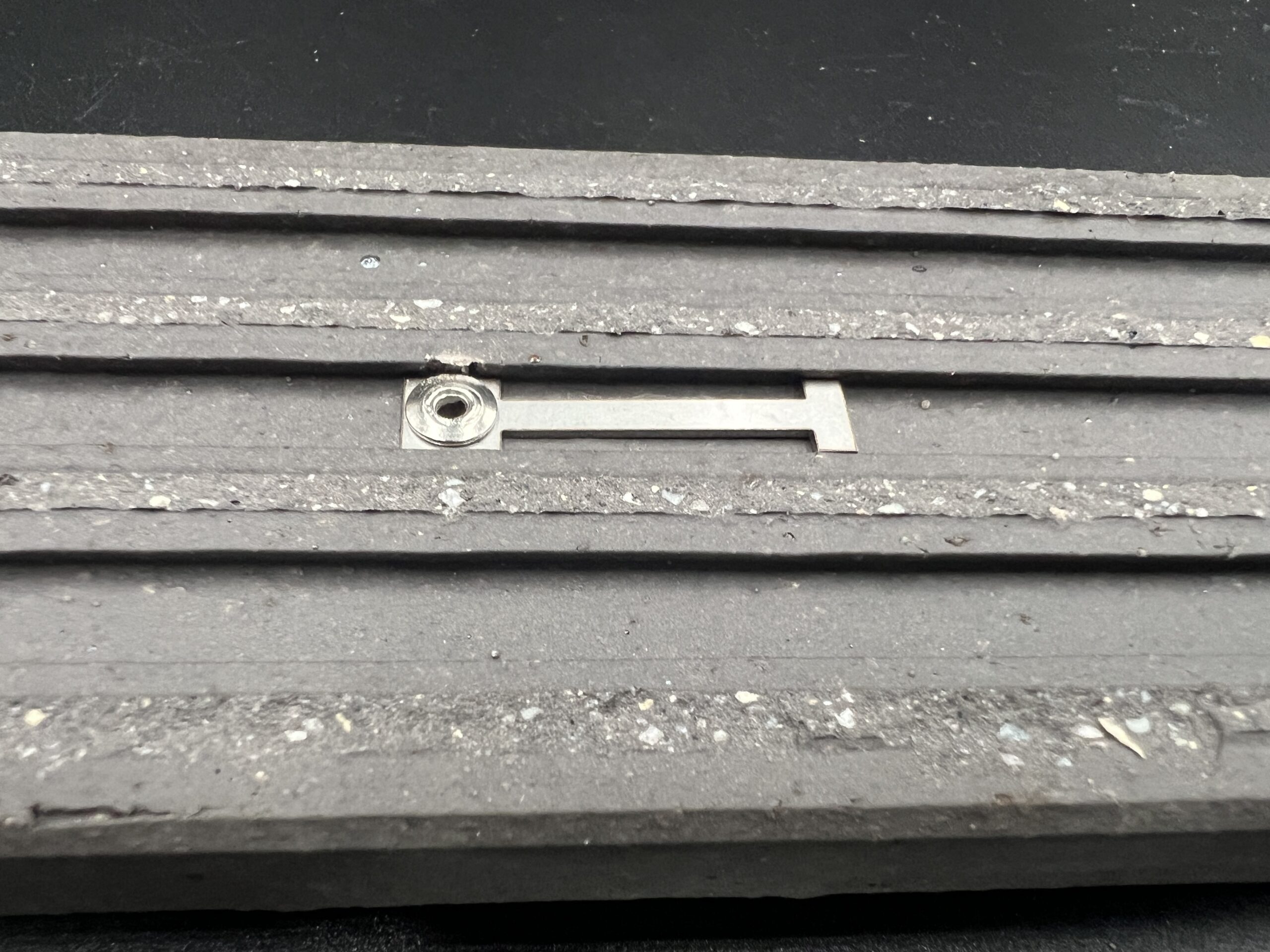

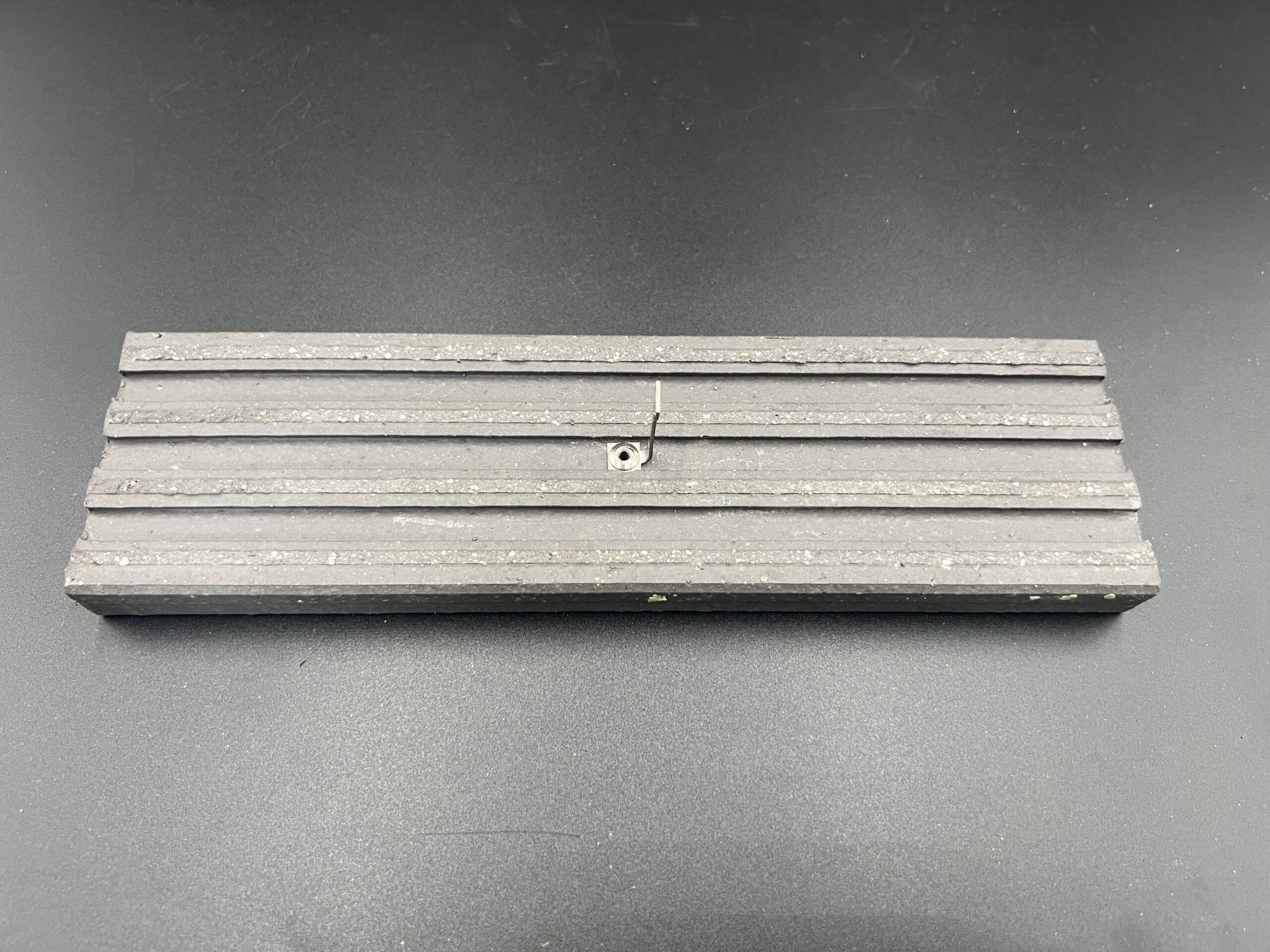

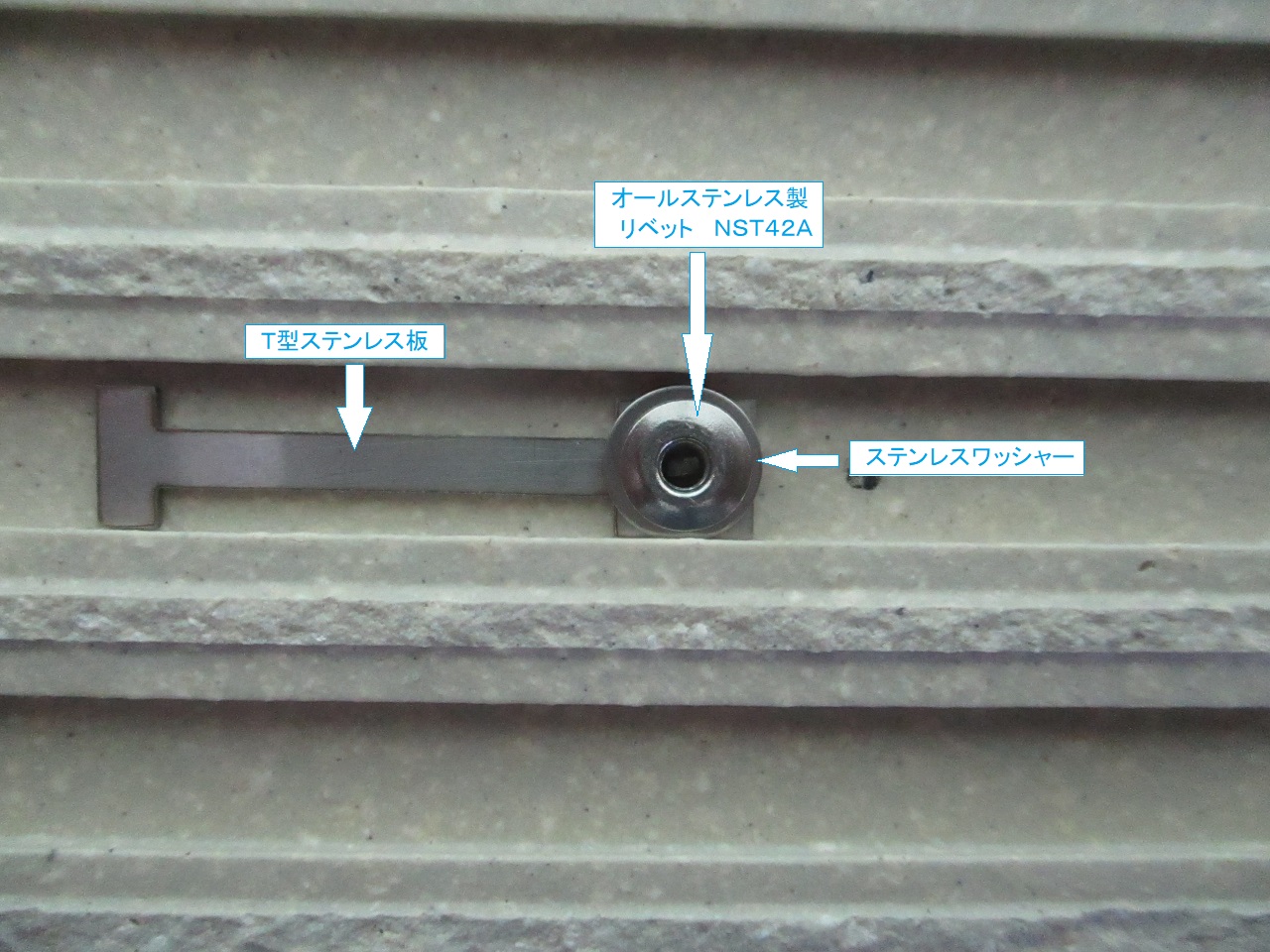

Ｔ型ＰＣ用リベット加工
２丁掛タイル用の金物併用型PC工法として新たに開発致しました。
特徴
1.在来工法で多くの実績を残しているリベット加工をＰＣ工法用に改良しました。
引張試験の結果、1,000N以上（タイル強度による）の数値が示す通り強固な接合力を実現。

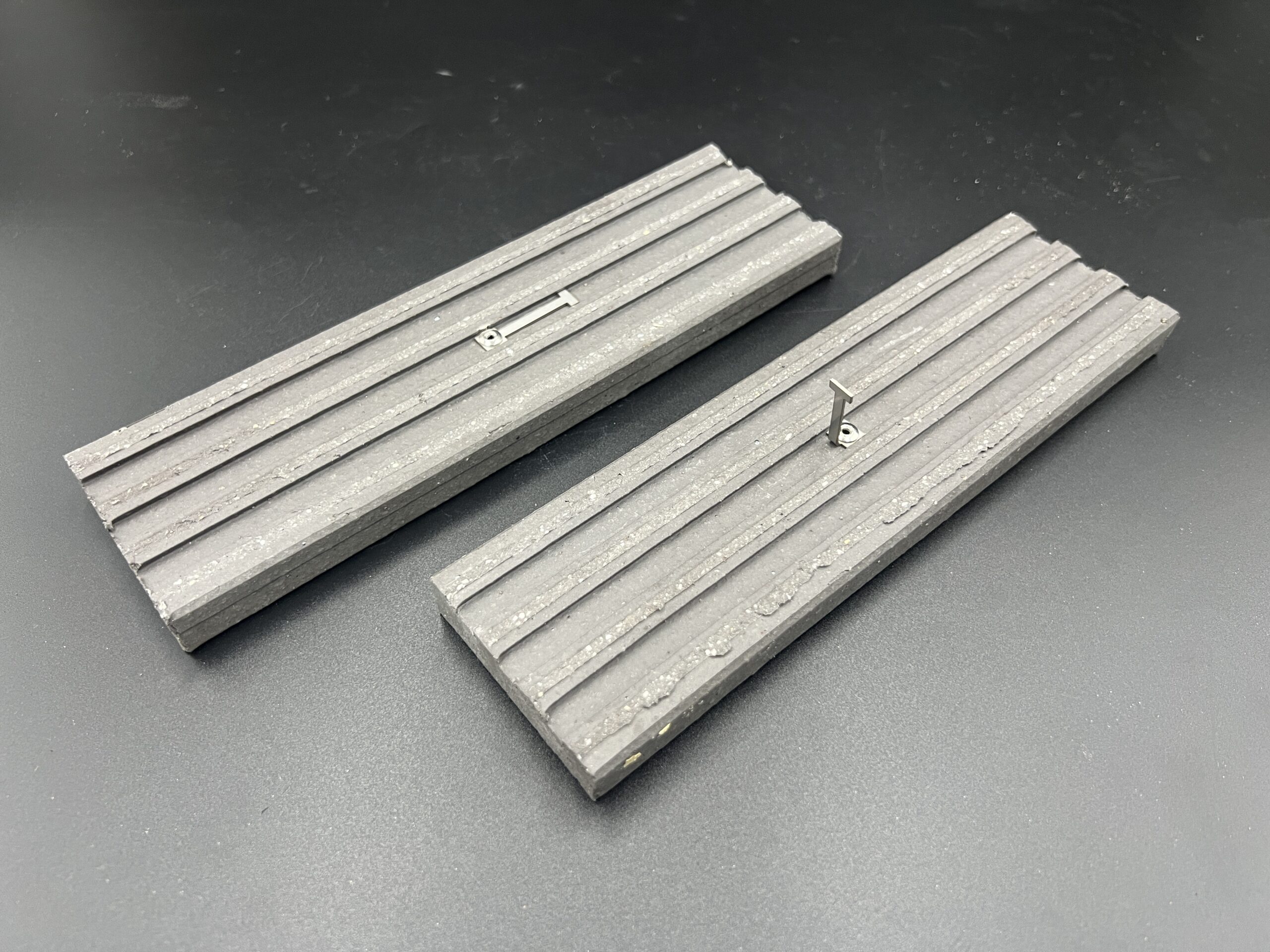

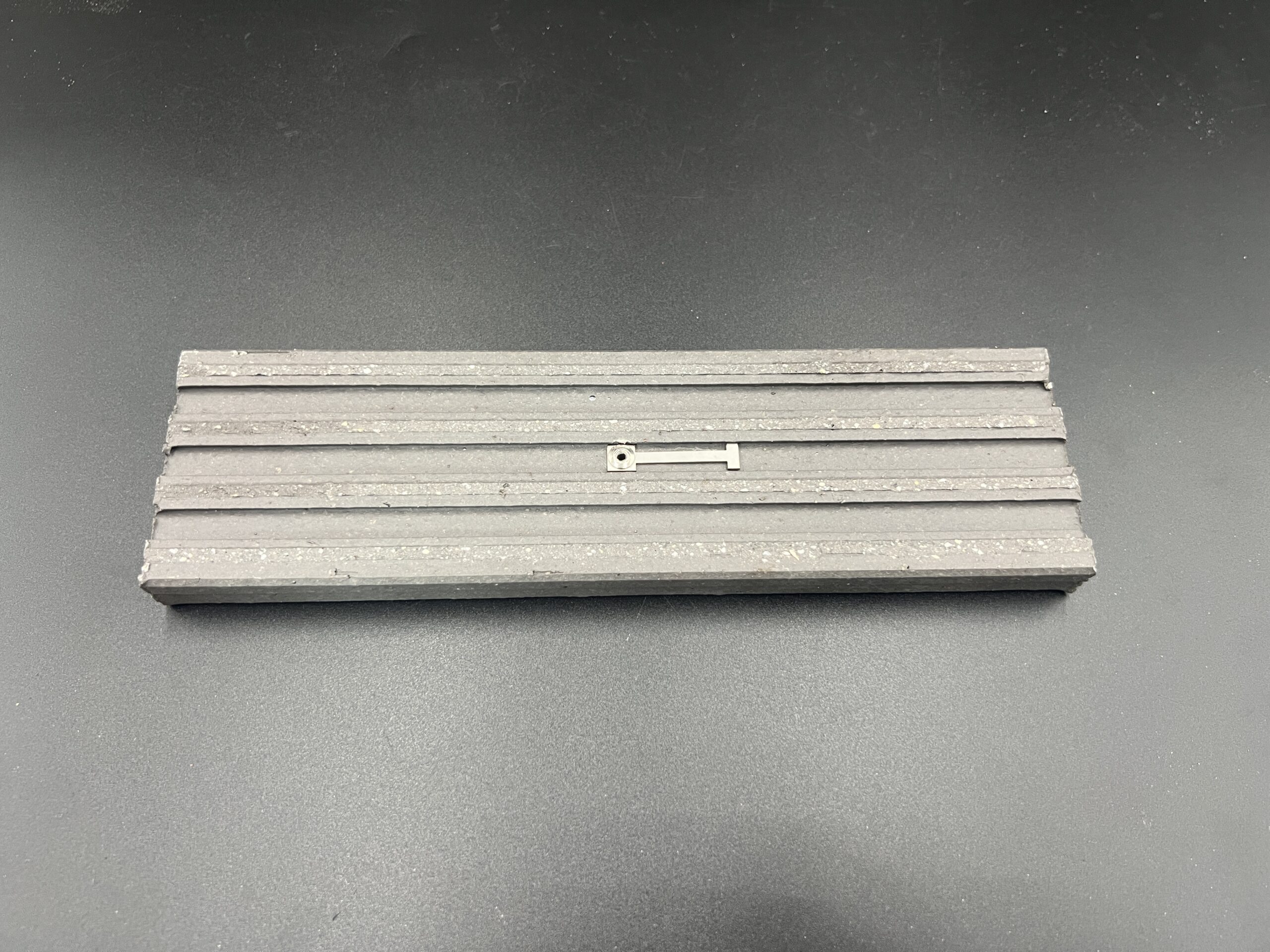

2.あり足の中にＴ型金具を収めるため、梱包や運送に影響はでない。

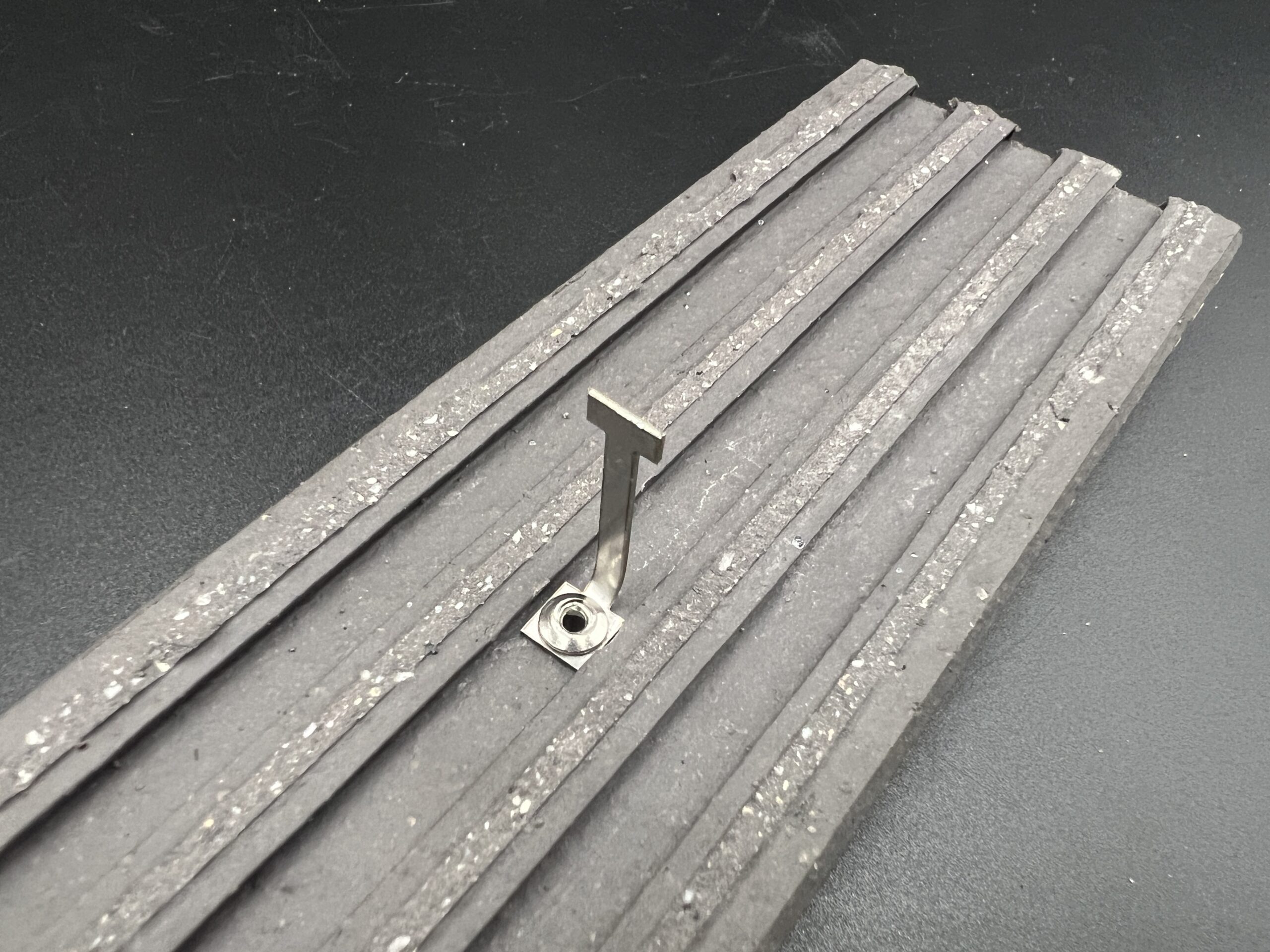

※Ｔ型金物部分を立てる作業はPC工場様にて行います。
3.もちろんＰＣパック、図面管理、ＰＣ工場との打合せは弊社で行います。

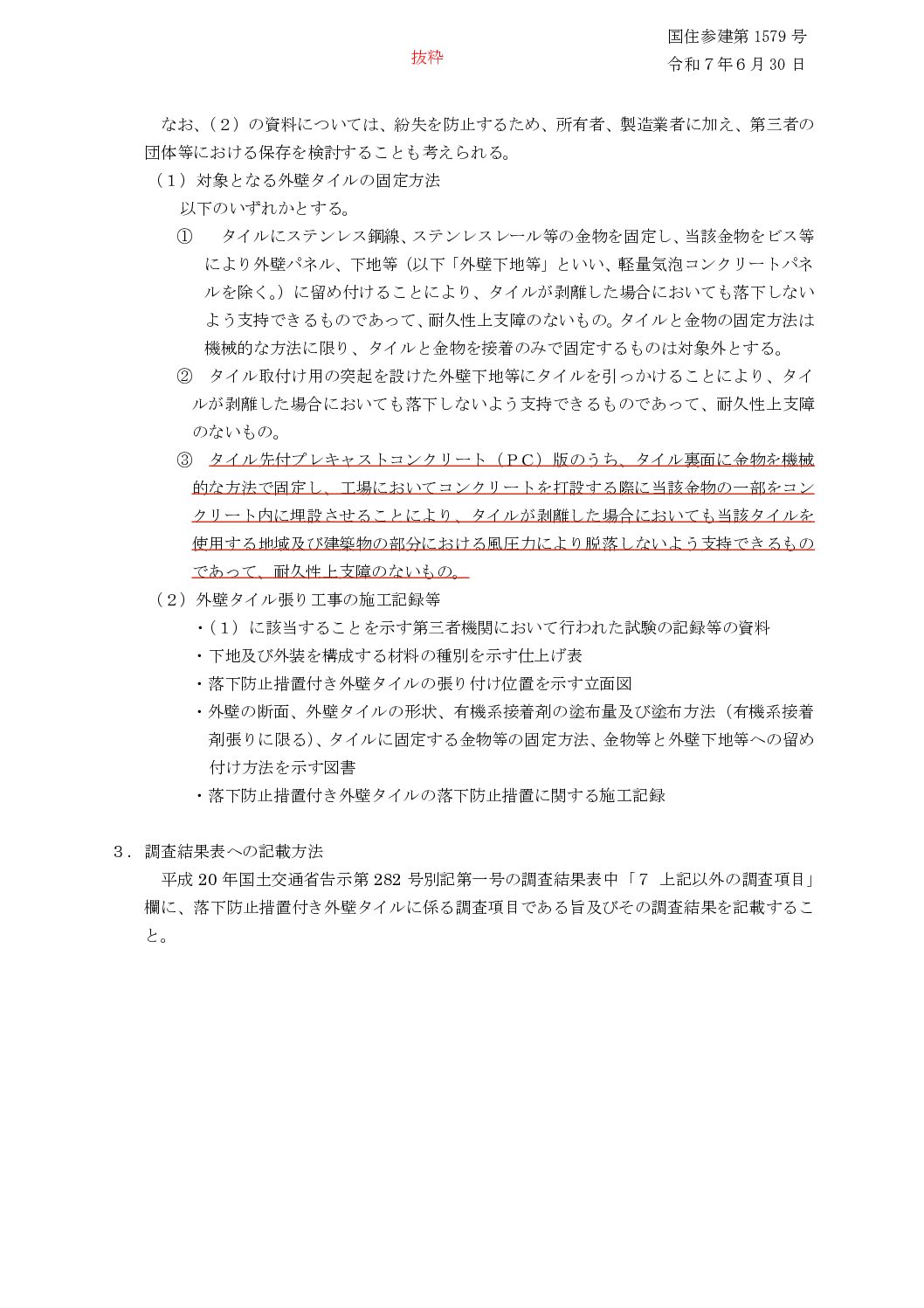

【令和7年6月30日 技術的助言】
乾式工法と同様の調査方法（目視による確認）となりました
